DIY AT HOME - PULMÓN casero para poder realizar alguna simulación

editado 27 de marzo en Prototipos
Para un desarrollo rápido de respiradores "DIY at home" con los pocos recursos que puede tener alguien confinado en casa, sin poder ir a comprar nada .. la imaginación sirve para algo.

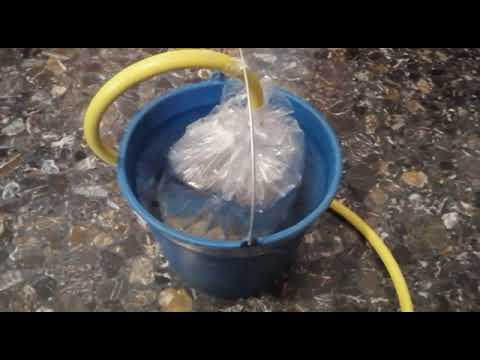

Este simulador de pulmón casero DIY at home servirá para probar otra serie de cosas, como sensores y actuadores de un respirador.



Los componentes son fácilmente adquiribles.



Algo más de 5Kg de arena para que no flote la bolsa y cuidado con la entrada de la manguera, si no la mantenéis en alto saldrá arena.

Poned varias bolsas, yo he utilizado 3.

Podéis mojar un poco la arena para que no salgan partículas de arena.

La manguera es de jardín, de 15mm de las que se encuentran en ferreterías y centros comerciales que tengan sección de jardinería, fácilmente adquirible, al igual que los conectores de grifos de 3/4" con adaptador de 1/2" y las correspondientes 2 juntas planas de goma.

Las abrazaderas situadlas después de encintar con cinta aislante o papel celo las bolsas, para no dañarlas.

Si no disponéis de abrazaderas podréis usar cualquier otra cosa que pueda sujetar firmemente la bolsa, como alambre, pero con mucho cuidado de no dañarla.



No son los pulmones de una persona, pero se pueden poner a funcionar en diferentes puntos de trabajo:
- Con la bolsa no muy llena.
- Con la bolsa bastante llena (PEEP).

Se pueden meter diferentes volúmenes de aire a diferentes velocidades y a diferentes presiones.

La respiración habitual de algo más de 500ml de aire se puede simular perfectamente con este montaje.

Con columnas de agua más altas y bolsas más grandes se aumentarían los volúmenes y las presiones.

Estrangulando la bolsa con cinta aislante o papel celo se puede disminuir el aire máximo de la bolsa.

Por tanto, se pueden modificar fácilmente los parámetros para que el modelado sea lo más parecido al de una persona.
